Систем за детекцију дронова

Ставка

Параметерс

Подјединица опреме за детекцију и ометање

1.1 Фреквенцијски опсег пријемника детекције: 10МХз6ГХз

1.2 Пропусни опсег-у реалном времену: 480МХз

1.3 Четири опсега интерференције

1.3.1 900-930МХз (индустријски дрон) 20В

1.3.2 1559-1610МХз (ГПС интерференција) 10В

1.3.3 2400-2485 МХз 25В

1.3.4 5725-5850МХз 50В

1.4 Удаљеност детекције и ометања

1.4.1 Удаљеност детекције: 3-5КМ (урбано окружење); 6-12КМ (приградско, посебно отворено окружење)

1.4.2 Удаљеност ометања: 1-1,5КМ (висина 100 метара);

1.5 Тачност детекције: 9,3 степена (подаци извештаја о тесту)

1.6 Антена

1.6.1 Фреквенцијски опсег: 380МХз-6ГХз

1.6.2 Хоризонтални угао детекције: 0 степен - 360 степени

1.6.3 Вертикални угао детекције: -30 степени - плус 90 степени

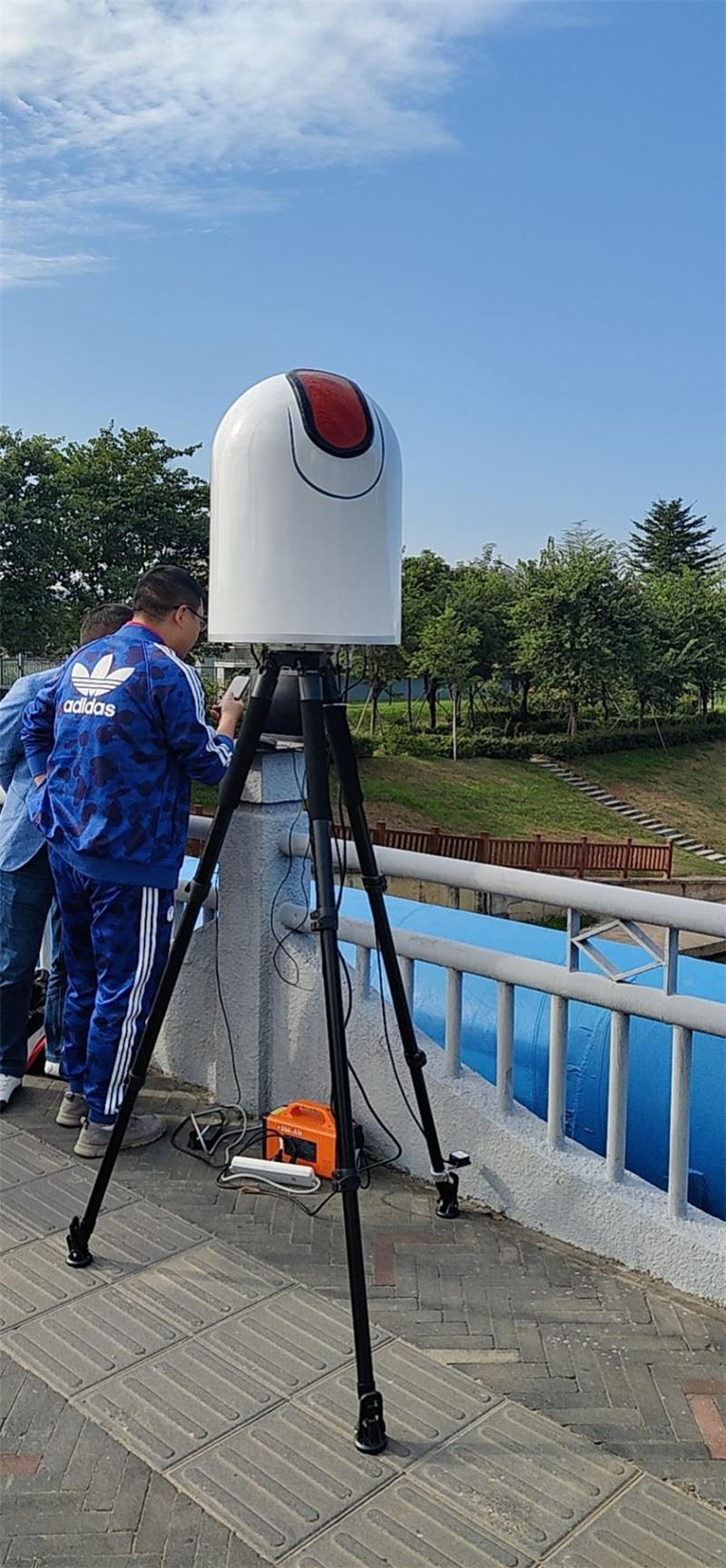

1.7 Цела машина (уређај је интегрисани уређај за детекцију и противмере)

1.7.1 Максимална потрошња енергије: 300В

1.7.2 Радна температура: -20 степени плус 60 степени

1.7.3 Температура складиштења: -40 степени плус 70 степени

1.7.4 Тежина: 12,25 кг

1.7.5 Величина: пречник 400 мм висина 555 мм

Антенски носач

2.1 Тежина: 4,32 кг

2.2 Величина: пречник 260мм затворена висина 923мм

рачунар

Лаптоп, миш, адаптер, мрежни кабл. (може се повезати на централни контролни ХДМИ екран)

Системски софтвер и функције спектра

4.1 Идентификација и позиционирање ДРОНЕ-а: Користећи детекцију радио спектра, може истовремено да идентификује и лоцира 8 модела ДРОНЕ-а, аутоматски искаче прозор са резултатима детекције, идентификује слику ДРОНЕ-а, прикаже модел ДРОНЕ-а, азимут, користи фреквенцију, ниво и удаљеност , нестанак дрона аутоматски брише и преуређује резултате детекције.

4.2 Брза идентификација и позиционирање: време идентификације<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Листа резултата детекције: Листа ће приказати дрон и информације о моделу, времену, азимуту и ​​удаљености и може се извести као извештај.

4.4 Позиционирање једне- станице: Користећи детекцију радио спектра, раздаљина између дрона и оператера може се грубо измерити помоћу сложених алгоритама у условима једне станице и једне локације.

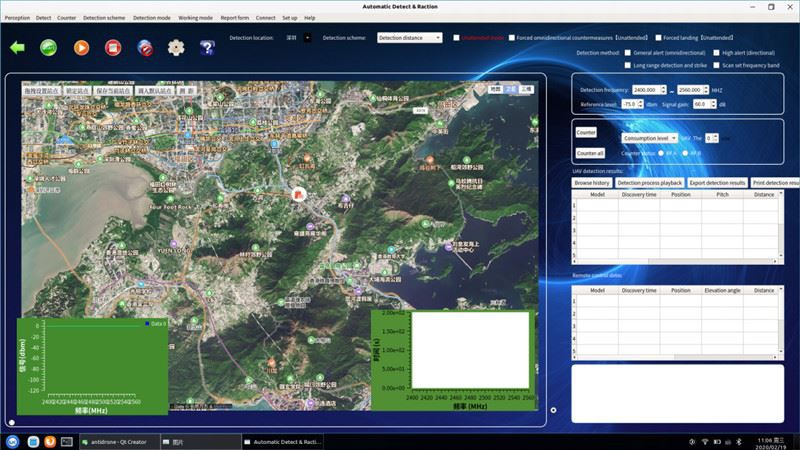

4.5 Функција приказа карте: Прикажите положај дрона и оператера на 2Д (3Д) мапи и прикажите податке као што су географска ширина, дужина и удаљеност. Функција приказа карте: Прикажите положај дрона и оператера на 2Д (3Д) мапи и прикажите податке као што су географска ширина, дужина и растојање.

4.6 Угао детекције и одбране се може подесити: У складу са откривеном географском ситуацијом, ако се иза налази висока планина или висока{2}}зграда, а само ДРОН испред треба да буде заштићен, опсег угла од заштита се може подесити произвољно, што може ефикасно елиминисати лажни угао узрокован рефлексијом сигнала.

4.7 Калибрација удаљености: За различита електромагнетна окружења, постојаће грешке у удаљености детекције. Систем може да обезбеди детекцију калибрације удаљености, пусти дрон да лети 100 метара на удаљености од 500 метара, а систем ће аутоматски калибрисати раздаљину детекције да би детектовао. Мерење удаљености је прецизније.

4.8 Фреквенцијски опсег детекције се може подесити: У складу са стварном фреквенцијом коју користи дрон, фреквенцијски опсег детекције се може унети и уредити како би детекција била ефикаснија, и није потребно скенирати све фреквентне опсеге за детекцију.

4.9 Детекција пуног фреквентног опсега: Фреквенцијски опсег који детектује системска опрема је од 10МХз-6ГХз, а фреквенцијски опсег покривања антене је 380МХз-6ГХз. Одржава добру равност појачања у целом фреквентном опсегу. Појачање антене је од 5дБи-8дБи, што се може прилагодити на више од три стотине МХз. Детекција беспилотне летелице у свим уобичајеним фреквентним опсезима од 6ГХз, фреквенције испод 380МХз такође се може детектовати, а удаљеност детекције је смањена.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 метара

4.11 Противмера интелигентног повезивања: У складу са фреквентним опсегом и азимутом детектованог ДРОН-а, можете да изаберете који ДРОН ће се супротставити. Систем ће аутоматски изабрати фреквентни опсег за противмере и аутоматски ће преносити сигнале на детектованом азимуту. Противмера, ефикасност противмере се може повећати за 46 пута и може избећи пренос свих фреквентних опсега и свих углова, што неће штетити нормалној Ви-Фи и другим комуникацијама и случајно оштетити летелицу са беле листе.

4.12 Снимање карактеристика модела: За нове моделе, систем може да снима пренос слике и податке о карактеристикама скакања фреквенције, аутоматски снима и аутоматски искаче мени након снимања и може аутоматски да идентификује модел следећи пут. Специјална функција снимања може да се прилагоди потребама идентификације индустријских беспилотних летелица-класе.

4.13 Функција гласовног одзивника: систем ће аутоматски гласно слати информације о аларму и кључне операције.

4.14 Функција самопозиционирања опреме-: Систем има двоструке могућности позиционирања као што су ГПС и Беидоу, као и сопствени положај. Није потребно ручно подешавати азимут, а позиција се може поставити произвољно.

4.15 Интегрисана детекција и противмере и антене: Системска опрема се разликује од конвенционалне опреме за детекцију и одбрану, али интегрише детекцију, противмере и антене пуног опсега-. Компактан је и лак за употребу, стабилан и поуздан, једноставан за употребу и погодан за брзо постављање.

4.16 Карактеристике модела Ваздушна аутономна идентификација: За модел ДРОНЕ који систем нема, систем има функцију аутономног учења и идентификације и просуђивања и приказује се као непознат модел. Ако знате модел, он се може аутоматски ускладиштити у систему, а следећи пут када буде идентификован као модел, нелегално састављена беспилотна летелица такође може бити откривена и позиционирана.

4.17 Идентификација и позиционирање индустријских-дронова: Специјални дизајн алгоритма интелигентног спектра превазилази општу опрему за детекцију и може да идентификује и лоцира индустријске-дронове, чак и састављене дронове, који су погоднији за превенцију и контролу терористичких напада.

4.18 Отворите нови модел функције снимања ДРОНЕ сигнала: За сигнале ДРОНЕ који се стално развијају и мењају, метода снимања се може користити за континуирано повећање података базе података како би се осигурало да опрема не заостаје дуго времена.

4.19 Функција описа путање ДРОНЕ, упит резултата историјског откривања, функција ажурирања софтвера и података итд.

4.20 Подржава ВПН даљински рад и функцију контроле
